從事石材加工十幾年，經(jīng)手的花崗巖臺階項目不下百個。火燒板作為臺階面層處理的主流選擇，其加工質(zhì)量直接關(guān)系到使用安全和美觀度。今天具體說說實際操作中的方法。

花崗巖臺階火燒板加工，核心是通過高溫火焰瞬間灼燒石材表面，利用石英晶體爆裂形成粗糙防滑層。我們廠常用丙烷-氧氣混合氣體，火焰溫度控制在2800-3200℃之間。溫度過低會導(dǎo)致燒灼不均勻，過高則可能使石材表面釉化。

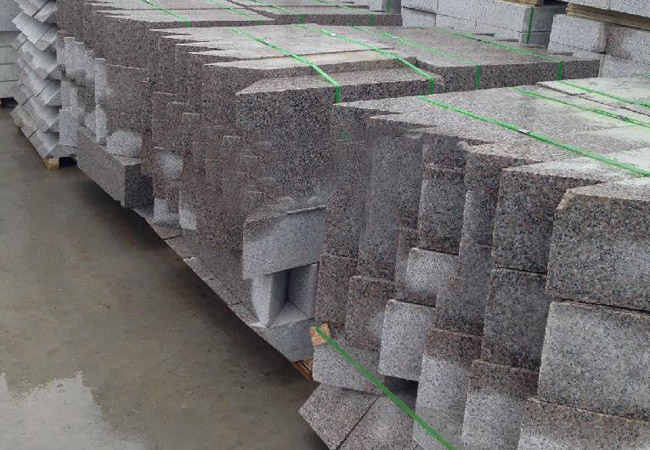

加工前必須做好板材預(yù)處理。臺階用花崗巖厚度通常不低于30mm，我們建議選用芝麻灰、芝麻黑這類石英含量較高的品種。切割后的毛板要先進(jìn)行六面防護(hù)處理，特別是底面和側(cè)面，防止后續(xù)加工時污染滲色。有個細(xì)節(jié)很多人忽略：臺階前沿的倒角處理要在火燒前完成，2-3mm的微小倒角能有效避免使用中崩邊。

設(shè)備選擇上，手動火燒槍適合小批量或異形加工，自動火燒機(jī)效率更高但投資較大。我們車間配置的是雙頭自動火燒機(jī)，配合變頻調(diào)速，每分鐘能處理1.2-1.5延米。火焰噴嘴與板面距離保持在8-10cm，移動速度控制在0.8-1.2米/分鐘。這個參數(shù)需要根據(jù)石材品種微調(diào)，比如山西黑移動速度要慢些，而福建青可以適當(dāng)加快。

實際操作分三個層次：首遍快速預(yù)燒去除表面雜質(zhì)，第二遍勻速主燒形成均勻粗糙面，最后用較低溫度收火處理邊緣區(qū)域。每遍燒灼間隔要讓石材自然冷卻2-3分鐘，驟冷會導(dǎo)致內(nèi)部應(yīng)力不均。燒灼過程中要持續(xù)觀察表面變化，合格的火燒面應(yīng)該呈現(xiàn)均勻的顆粒狀凸起，石英爆裂點(diǎn)分布密度在每平方厘米15-20個左右。

質(zhì)量控制有幾個硬指標(biāo)：表面肖氏硬度檢測值要比原板降低5-8度；防滑系數(shù)濕態(tài)要達(dá)到0.6以上；燒灼深度控制在0.5-1mm范圍內(nèi)。我們每批產(chǎn)品都會隨機(jī)抽檢，用標(biāo)準(zhǔn)滑塊測試儀測防滑值。去年給地鐵站做的項目，驗收時防滑系數(shù)全部達(dá)到0.65以上。

常見問題處理方面，如果出現(xiàn)燒灼條紋，通常是移動速度不均勻?qū)е碌模痪植坑曰f明溫度過高或停留時間過長；表面發(fā)黃可能是防護(hù)劑未完全固化就進(jìn)行加工。遇到這些情況要及時調(diào)整參數(shù)，輕微瑕疵可以用手持火燒槍局部修補(bǔ)。

臺階火燒板的優(yōu)勢很明顯：防滑性能持久，不像機(jī)械鑿毛會隨著使用磨損；表面質(zhì)感自然，能與各種建筑風(fēng)格融合；維護(hù)簡單，日常用水沖洗即可。當(dāng)然也有局限，比如對石材品種有要求，石英含量低于20%的花崗巖就不適合；加工能耗較高，每平方米耗氣量在0.8-1.2立方左右。

從安裝角度看，火燒面臺階的接縫處理要特別仔細(xì)。我們建議留縫寬度3-5mm，用柔性石材膠填縫。鋪貼時要注意排水坡度，一般做1-2%的泛水。完工后至少養(yǎng)護(hù)72小時才能投入使用。

這些年經(jīng)手的項目驗證，優(yōu)質(zhì)的火燒板臺階使用壽命可達(dá)20年以上。去年回訪一個十五年前做的政府大樓項目，臺階表面防滑系數(shù)仍保持在0.55左右。關(guān)鍵就在于加工時每個環(huán)節(jié)都做到位，從選材到燒灼再到養(yǎng)護(hù)，沒有捷徑可走。

石材加工是個講究細(xì)節(jié)的行業(yè)，特別是火燒板這種表面處理工藝。設(shè)備參數(shù)可以標(biāo)準(zhǔn)化，但老師傅的經(jīng)驗判斷仍然不可替代。多看多練，記錄不同石材的反應(yīng)特性，慢慢就能掌握其中的門道。好的火燒板表面，應(yīng)該是均勻而不呆板，粗糙而不刺手，這才是技術(shù)的體現(xiàn)。
