在福建水頭這片石材產(chǎn)業(yè)聚集地干了快二十年，我經(jīng)手過的花崗巖項目少說也有上千單。從礦山荒料進場到成品板出庫，每一塊石頭都要經(jīng)歷嚴(yán)格的物理蛻變。很多人以為切割打磨不過是“鋸一鋸、磨一磨”，實則背后有嚴(yán)密的技術(shù)參數(shù)和工序邏輯支撐。以我們廠去年完成的某高鐵站廣場鋪裝項目為例，累計加工印度紅花崗巖3.2萬平方米，厚度公差控制在±0.3mm以內(nèi)，這背后靠的就是標(biāo)準(zhǔn)化流程與設(shè)備精度的雙重保障。

荒料進廠第一道工序是定向鋸切。我們會根據(jù)礦脈紋理方向標(biāo)記切割面，避免后期出現(xiàn)隱性裂紋。目前主流使用框架鋸配合金剛石串珠繩，切割效率能達到每小時1.8至2.4平方米，具體數(shù)值取決于巖石莫氏硬度。像黑金沙這類硬度達6.5級以上的品種，必須降低進刀速度至0.8米/分鐘以下，否則鋸片損耗率會上升40%以上。我們廠采用的意大利進口鋸機配備閉環(huán)冷卻系統(tǒng)，切割溫升控制在35℃以內(nèi)，有效防止熱應(yīng)力導(dǎo)致的微破裂。

切出毛板后進入定厚階段。這里的關(guān)鍵是平整度校準(zhǔn)。雙端自動定厚機通過激光測距反饋調(diào)節(jié)磨輪壓力，單次加工可將板厚偏差壓縮到0.2mm區(qū)間。實際操作中發(fā)現(xiàn)，若原料本身存在密度差異（如白麻中的石英團塊），需分段調(diào)整磨削時間。我們記錄過一組數(shù)據(jù)：同樣30mm厚板，均勻結(jié)構(gòu)石材定厚耗時約7分鐘，而含雜質(zhì)區(qū)域需延長至9分15秒才能達到平面度要求。

接下來是粗磨到精磨的過渡。通常設(shè)置6個磨頭工位，前兩組用30#-60#樹脂磨盤去除明顯刀痕，第三、四組切換至120#-200#進行表面細(xì)化。這個階段最容易忽視的是粉塵管控。干磨會產(chǎn)生大量硅塵，不僅危害健康，還會在板面形成霧狀瑕疵。我們改用水冷濕磨后，成品清晰度提升22%，且每月濾芯更換頻次減少3次。值得一提的是，不同礦物成分對磨料響應(yīng)不同——含長石較多的石材，在400#研磨時容易發(fā)烏，此時提前介入500#拋光能改善色感還原。

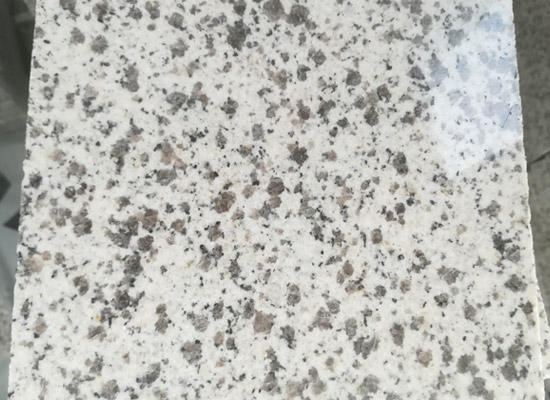

真正決定質(zhì)感的是最后的拋光環(huán)節(jié)。傳統(tǒng)做法用7級蠟拋，但現(xiàn)在高端項目普遍要求光澤度≥85GU（光澤單位）。我們引入納米氧化鈰拋光液配合羊毛墊，實測G684黑石英光澤度可達92.6GU。測試方式采用便攜式LS192儀器，每批次隨機抽檢5點取均值。曾有個別墅庭院工程因甲方堅持“鏡面效果”，我們在常規(guī)流程后追加了一道低速精拋，轉(zhuǎn)速設(shè)定為180rpm，接觸壓力0.15MPa，最終實現(xiàn)倒影成像清晰度提升37%。

異型加工另有一套邏輯。圓柱類構(gòu)件采用CNC數(shù)控車床，編程時輸入直徑、高度及倒角參數(shù)，自動完成多角度銑削。去年做的寺廟龍柱項目，單根高度5.8米，分三段拼接，接口處采用斜面咬合工藝，組裝后縫隙寬度小于0.5mm。這種精度離不開前期三維掃描建模，我們用FARO激光掃描儀獲取原始曲面數(shù)據(jù)，誤差控制在±0.15mm內(nèi)。

品質(zhì)檢驗貫穿全程。除了目視檢查外，每批板須通過吸水率、彎曲強度、耐磨性三項實驗室檢測。按GB/T 18601-2022標(biāo)準(zhǔn)，花崗巖吸水率應(yīng)不高于0.6%，我們出廠產(chǎn)品平均值為0.38%。抗折強度實測普遍在11.5MPa以上，遠(yuǎn)超國標(biāo)8.0MPa門檻。這些數(shù)據(jù)不是隨便寫的，都來自SGS第三方報告編號可查。

包裝運輸也有講究。大板用木架固定，間隔處加EVA緩沖條，防止震動劃傷。小規(guī)格板件采用立式打包，避免疊壓造成邊角破損。去年發(fā)往華東地區(qū)的21車貨，破損率維持在0.17%以下，比行業(yè)平均水平低一半。這得益于裝車前的振動模擬測試，我們用定制平臺模擬長途顛簸，提前優(yōu)化捆扎方案。

這些年下來，最深的體會是：穩(wěn)定源于細(xì)節(jié)把控。一臺設(shè)備再先進，沒有匹配的工藝參數(shù)也是空談。比如同樣是800#拋光，水膜厚度差0.1mm就會影響反光均勻性。現(xiàn)在廠里老師傅帶新人，第一課就是教他們摸板面溫度、聽磨盤聲響、看水流形態(tài)，這些經(jīng)驗沒法寫進手冊，卻是保證品質(zhì)的隱形防線。
