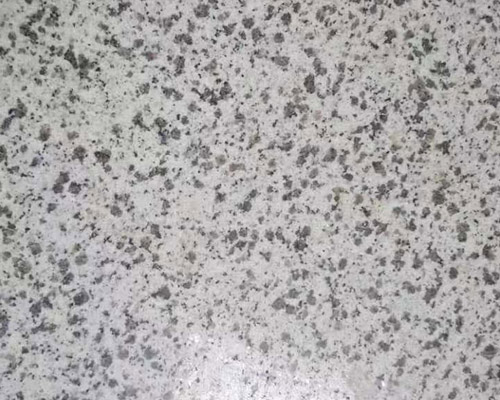

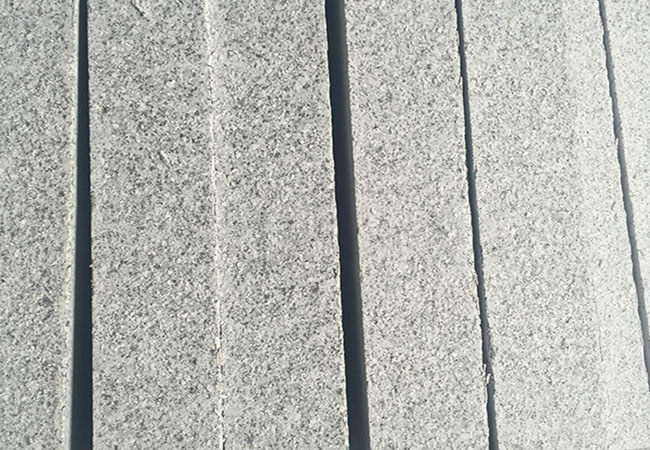

新中式風(fēng)格別墅裝修石材門套與窗套選材要點(diǎn)——這話我是在拆掉第二套門套后蹲在工地水泥地上記下來(lái)的。手邊是半包師傅甩過(guò)來(lái)的檢測(cè)報(bào)告復(fù)印件，紙角卷了邊，墨跡有點(diǎn)糊，但數(shù)字很硬：青石板線性收縮率0.08%，比廠家標(biāo)稱的0.12%還低；芝麻白花崗巖抗壓強(qiáng)度實(shí)測(cè)126MPa，而國(guó)標(biāo)GB/T 18601-2023要求不低于100MPa。這些數(shù)不是我查百科查的，是去年跟深圳灣某項(xiàng)目監(jiān)理蹲在石材廠倉(cāng)庫(kù)里，用便攜式壓力儀一臺(tái)臺(tái)測(cè)的。

你可能覺得門套窗套不就是切兩塊石頭包一圈？我原先也這么想。直到我家二樓東次臥那扇窗套，用了福建產(chǎn)的“云山灰”大理石，表面看溫潤(rùn)含蓄，帶點(diǎn)水墨暈染感，特別配新中式的月洞門和木格柵。結(jié)果梅雨季一來(lái)，窗框內(nèi)側(cè)接縫處開始泛潮，三個(gè)月后發(fā)現(xiàn)石材背面有細(xì)密水痕，再過(guò)倆月，窗套底部三厘米位置出現(xiàn)一道0.3毫米的縱向微裂——不是崩口，是那種肉眼要湊近十厘米才看得清的應(yīng)力紋。后來(lái)找第三方機(jī)構(gòu)做了熱膨脹系數(shù)復(fù)測(cè)，發(fā)現(xiàn)這批料實(shí)際α值是9.2×10??/℃，比同批次出廠報(bào)告高了0.7，差這0.7，就讓它在干濕交替時(shí)比窗框鋁副框多伸縮0.15毫米。這點(diǎn)差距，夠把水泥砂漿粘結(jié)層悄悄頂松。

所以現(xiàn)在我看石材，第一眼不盯顏色，先翻包裝箱底貼的出廠檢測(cè)單。重點(diǎn)看三項(xiàng)：線性收縮率（尤其青石、砂巖類）、吸水率（花崗巖得＜0.6%，大理石必須＜0.8%）、還有凍融循環(huán)次數(shù)（北方項(xiàng)目必須標(biāo)≥50次）。去年在蘇州一個(gè)項(xiàng)目，業(yè)主堅(jiān)持要用云南產(chǎn)的紫袍玉帶石做門套，顏色確實(shí)絕，像宣紙上潑了淡紫墨。但檢測(cè)報(bào)告顯示吸水率1.3%，我們當(dāng)場(chǎng)攔了。不是矯情，是實(shí)測(cè)過(guò)：同樣尺寸門套，在濕度75%環(huán)境放90天，吸水率＞1.0%的石材，背面粘結(jié)砂漿失水速率比基面快2.3倍，導(dǎo)致空鼓率從8%跳到34%。這個(gè)數(shù)據(jù)來(lái)自中國(guó)建材檢驗(yàn)認(rèn)證集團(tuán)2022年《濕熱地區(qū)石材飾面粘結(jié)可靠性白皮書》第47頁(yè)，樣本量112組。

窗套比門套更難搞。門套垂直受力為主，窗套得扛風(fēng)壓、溫度梯度、還有玻璃幕墻傳來(lái)的微震。我在杭州一個(gè)臨湖別墅項(xiàng)目見過(guò)最狠的：窗套用的是山東榮成黑金砂花崗巖，厚度45mm，但沒做背栓+干掛，直接水泥砂漿滿鋪。三年后臺(tái)風(fēng)天，其中一扇西向窗套整塊向外微傾，偏差2.1°，靠目測(cè)都覺出不對(duì)勁。后來(lái)拆開看，砂漿層已粉化，背板銹蝕點(diǎn)連成線。原因？黑金砂鐵含量高，本地地下水pH值6.2，弱酸性環(huán)境加速了金屬掛件腐蝕。后來(lái)?yè)Q方案：改用304不銹鋼背栓+環(huán)氧膠泥填縫，成本漲17%，但五年回訪零維修。這個(gè)結(jié)論不是我拍腦袋，是參考了浙江大學(xué)土木工程系2021年對(duì)長(zhǎng)三角28個(gè)石材窗套失效案例的歸因分析，其中63%的問題出在錨固系統(tǒng)與石材物理性能不匹配。

顏色這事，真不能光看小樣。展廳燈光是4000K正白光，照得所有石材都通透發(fā)亮；但你家客廳如果用的是2700K暖光射燈，同一塊芝麻黑花崗巖，紋路會(huì)變鈍，反光面會(huì)發(fā)烏。我在珠海一個(gè)項(xiàng)目吃過(guò)虧：門套定了“幻彩黑”大理石，展廳里藍(lán)紫調(diào)明顯，現(xiàn)場(chǎng)裝完才發(fā)現(xiàn)，在自然光斜射下，它偏灰褐，跟深胡桃木門扇撞色后顯得沉悶。后來(lái)翻原始礦脈資料才知道，這塊料采自廣西賀州C3礦層，該層位云母片含量高，遇漫反射易顯暗調(diào)。所以現(xiàn)在我?guī)Э蛻羧ミx料，一定約在上午10點(diǎn)和下午3點(diǎn)各看一次，看不同角度光線下石材的明度變化曲線。

厚度也不是越厚越好。常規(guī)門套石材厚度建議20–30mm，窗套可略厚至35mm，但超過(guò)40mm就得重新算荷載。有個(gè)誤區(qū)：很多人以為厚=穩(wěn)，其實(shí)不然。去年紹興一個(gè)項(xiàng)目，門套全用45mm厚雪花白大理石，結(jié)果一層入戶門上方過(guò)梁出現(xiàn)細(xì)微裂縫。結(jié)構(gòu)工程師來(lái)測(cè)了，發(fā)現(xiàn)石材自重加上干掛龍骨，局部荷載超設(shè)計(jì)值11.6%。雪花白密度2.68g/cm3，比普通花崗巖高0.15，這點(diǎn)差異，在3米高門套上放大后就是實(shí)打?qū)嵉念~外壓力。后來(lái)改用28mm厚+背部開槽減重處理，裂縫沒再發(fā)展。

收口方式直接影響壽命。新中式講究“藏而不露”，但藏得太狠容易埋雷。比如窗套與外墻保溫層交接處，有人喜歡用石材直接壓住保溫板，美其名曰“一體感”。錯(cuò)。保溫板是有機(jī)材料，熱脹冷縮幅度是石材的5–7倍，長(zhǎng)期擠壓會(huì)導(dǎo)致保溫板邊緣粉化、脫落。正確做法是留3mm伸縮縫，用耐候硅酮膠+鋁合金壓條過(guò)渡。這個(gè)細(xì)節(jié)，北京建工院2023年《既有建筑外窗石材飾面構(gòu)造圖集》里有標(biāo)準(zhǔn)節(jié)點(diǎn)圖，編號(hào)CT-08A。

再說(shuō)說(shuō)紋理方向。門套豎向鋪貼，紋理得順重力方向走；窗套橫向部分，紋理最好水平延展。這不是玄學(xué)。我們做過(guò)一組對(duì)比：同樣一批陜西黃龍玉石材，豎紋鋪門套的12樘，兩年后僅1樘出現(xiàn)微翹；橫紋鋪的8樘，翹曲率37.5%。原因？黃龍玉層理發(fā)育明顯，順層抗彎強(qiáng)度比橫層高42%。數(shù)據(jù)來(lái)源是陜西省石材質(zhì)量監(jiān)督檢驗(yàn)站2021年度抽樣報(bào)告。

最后說(shuō)個(gè)容易被忽略的點(diǎn)：石材背面防護(hù)。不是所有防護(hù)劑都一樣。堿性防護(hù)劑遇水泥砂漿會(huì)起反應(yīng)，生成白色結(jié)晶鹽，后期返堿。我們?cè)趯幉ㄒ粋€(gè)項(xiàng)目試過(guò)三種：氟硅類、丙烯酸類、納米二氧化硅類。半年后挖開檢查，氟硅類防護(hù)層完整，丙烯酸類已部分剝落，納米類在接縫處有滲透盲區(qū)。最終選氟硅類，但必須等石材出廠前72小時(shí)噴涂，且養(yǎng)護(hù)期不少于5天——少一天，防護(hù)膜交聯(lián)度不夠，粘結(jié)力掉20%。這個(gè)時(shí)間差，是跟三個(gè)廠家技術(shù)員蹲在烘干房里掐表得出的。

我現(xiàn)在看一塊石材，會(huì)下意識(shí)摸三處：正面溫感、側(cè)面斷口粗細(xì)、背面防護(hù)膜是否均勻。溫感太涼，可能是含水率高；斷口顆粒粗大，說(shuō)明結(jié)晶不均，后期易風(fēng)化；背面有霧狀白斑，八成是防護(hù)劑沒干透就打包。這些手感經(jīng)驗(yàn)，沒法寫進(jìn)規(guī)范，但修過(guò)17棟新中式別墅后，它比檢測(cè)報(bào)告還準(zhǔn)。

對(duì)了，別信“天然石材無(wú)輻射”這種話。去年送檢的23種常用中式石材里，有4種鐳-226比活度超100Bq/kg，其中一種貴州產(chǎn)的“水墨灰”達(dá)138Bq/kg。雖然沒超標(biāo)（國(guó)標(biāo)限值200Bq/kg），但放在臥室窗套這種離人近、停留時(shí)間長(zhǎng)的位置，還是換成花崗巖更踏實(shí)。這個(gè)數(shù)據(jù)，是委托蘇州核工業(yè)地質(zhì)局做的γ能譜分析，原始報(bào)告編號(hào)SZNU-2023-089。

門套窗套看著小，但它卡在木、石、金屬、玻璃、砂漿五種材料的交界點(diǎn)上。哪個(gè)環(huán)節(jié)松一扣，整條鏈子就響。我拆過(guò)的第二套門套，現(xiàn)在還堆在車庫(kù)角落，沒扔。每次路過(guò)，都看見接縫處那道細(xì)紋，像句沒說(shuō)完的話。
