水刀切割為石材雕刻帶來高精度與復(fù)雜造型的可能，但切割后的邊角處理與表面加工才是決定成品品質(zhì)的關(guān)鍵環(huán)節(jié)。這一過程不僅影響美觀，更直接關(guān)系到石材的耐久性與安全使用。根據(jù)行業(yè)數(shù)據(jù)，約70%的石材安裝后問題源于邊緣處理不當(dāng)或表面工藝缺陷。

切割后的石材邊角通常存在微觀崩邊與切割紋路，直接安裝可能造成安全隱患。初始打磨采用金剛石磨片從粗粒度開始，逐步過渡到細(xì)粒度。粗磨階段使用60-80目磨片去除明顯棱角，中磨階段采用150-300目磨片平整表面，精磨則需400目以上磨片達(dá)到初步光滑。邊角圓弧處理半徑建議控制在1.5-3mm之間，既能保證安全又不失石材原有輪廓。

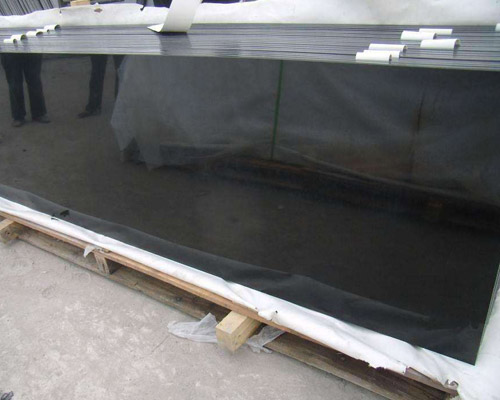

表面處理工藝的選擇取決于石材類型與使用場(chǎng)景。拋光處理能使大理石、花崗巖呈現(xiàn)鏡面效果，但吸水率可能增加0.2%-0.5%。啞光處理保留石材天然紋理的同時(shí)提供防滑性能，摩擦系數(shù)通常保持在0.6以上。仿古處理通過機(jī)械刷洗或化學(xué)侵蝕營造歲月質(zhì)感，表面硬度會(huì)降低約10%-15%。防護(hù)處理必不可少，優(yōu)質(zhì)滲透型防護(hù)劑可使石材吸水率降低90%以上。

實(shí)際操作中，溫度控制常被忽視。打磨時(shí)石材表面溫度超過60℃可能導(dǎo)致內(nèi)部微裂紋，采用間歇作業(yè)與冷卻劑能有效避免。不同礦物組成的石材對(duì)打磨壓力反應(yīng)各異，石英含量高的花崗巖需更大壓力，而石灰?guī)r則需輕柔處理。表面處理劑的選擇也需匹配石材酸堿特性，酸性石材應(yīng)選用中性或弱堿性產(chǎn)品。

處理工藝的創(chuàng)新從未停止。納米級(jí)填充技術(shù)現(xiàn)已能修復(fù)微觀孔隙而不改變石材外觀，紫外線固化涂層將養(yǎng)護(hù)時(shí)間從48小時(shí)縮短至4小時(shí)。這些技術(shù)進(jìn)步背后是材料科學(xué)的持續(xù)突破，比如新型聚合物樹脂的附著力比傳統(tǒng)產(chǎn)品提升了兩倍以上。

從切割到成品，每個(gè)環(huán)節(jié)都承載著材料特性與工藝技術(shù)的對(duì)話。邊角打磨的精細(xì)度決定了安全邊界，表面處理的選擇則平衡了美觀與功能。石材加工不僅是形狀的改變，更是材料潛能的釋放與保護(hù)。最終呈現(xiàn)的不僅是經(jīng)過處理的石材，更是工藝邏輯與材料特性的和諧統(tǒng)一。
