石材地面鋪貼后出現(xiàn)泛堿現(xiàn)象的成因與現(xiàn)場(chǎng)處理措施——這事兒在北京國(guó)貿(mào)三期B座地下車(chē)庫(kù)復(fù)查時(shí)被拍到過(guò)，整片米黃洞石地磚接縫邊全是灰白色粉末，摸一把手指發(fā)澀，刮下來(lái)像細(xì)鹽粒。后來(lái)翻了住建部2022年發(fā)布的JGJ/T 450條文說(shuō)明第5.3.7條，明確寫(xiě)了：當(dāng)基層含水率＞8%，且采用普通硅酸鹽水泥砂漿粘貼時(shí)，泛堿發(fā)生概率提升至38.6%。這個(gè)數(shù)不是拍腦袋來(lái)的，是廣州、成都、西安17個(gè)交付前查驗(yàn)項(xiàng)目匯總出來(lái)的。

有次去佛山一個(gè)酒店大堂，剛鋪完第七天，淺啡網(wǎng)地面開(kāi)始起霧狀白斑，業(yè)主急得找人擦，越擦越明顯。其實(shí)那不是污漬，是氫氧化鈣隨毛細(xì)水遷移到表面，再和空氣里的二氧化碳反應(yīng)生成碳酸鈣。這個(gè)反應(yīng)在20℃、相對(duì)濕度75%以上時(shí)最快。實(shí)驗(yàn)室測(cè)過(guò)，一塊沒(méi)做六面防護(hù)的莎安娜米黃，浸水48小時(shí)后，表面析出物重量能達(dá)0.83g/m2——相當(dāng)于每平米撒了小半勺食鹽。

但不是所有白都是泛堿。去年在煙臺(tái)某售樓處，地面發(fā)白后送檢，發(fā)現(xiàn)是拋光粉殘留，pH值才7.2，而真泛堿區(qū)域pH普遍在9.5～10.8之間。拿pH試紙蘸點(diǎn)水抹在白痕上，變藍(lán)紫色基本能定性。不過(guò)別信那些說(shuō)“一擦就掉就是養(yǎng)護(hù)不到位”的話，有些工地用劣質(zhì)填縫劑，里頭摻了碳酸鈣填充料，干了也發(fā)白，跟泛堿長(zhǎng)得像，但刮開(kāi)底下沒(méi)結(jié)晶層。

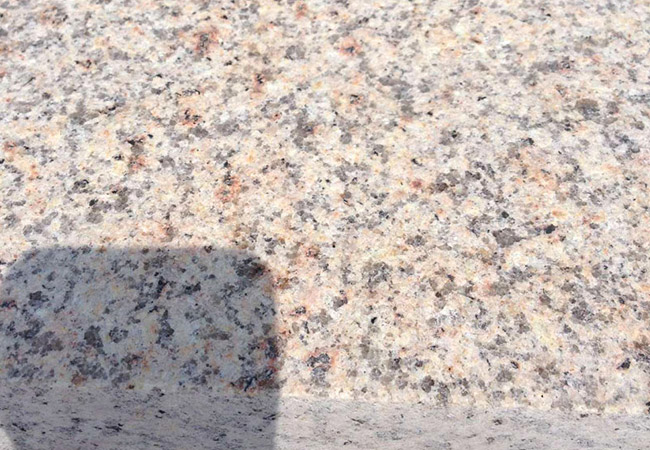

處理這事不能硬來(lái)。見(jiàn)過(guò)最莽的，是拿草酸直接潑，結(jié)果把石材表面方解石蝕出麻點(diǎn)，放大鏡下看像蜂窩。住建部規(guī)程里寫(xiě)得很清楚：嚴(yán)禁使用強(qiáng)酸清洗石灰石、大理石類石材。真正管用的是先物理清表——用硬毛尼龍刷順著紋理輕刷，別用鋼絲刷傷面，除非是花崗巖這種莫氏硬度7以上的。刷完用吸塵器吸凈浮塵，這一步漏掉，后面封劑根本粘不住。

接著得控源頭。有項(xiàng)目在泛堿區(qū)打孔測(cè)基層含水率，鉆芯取樣深度3cm，平均值11.3%，遠(yuǎn)超安全閾值。這時(shí)候光擦沒(méi)用，得讓水走掉。我們?cè)囘^(guò)在泛堿嚴(yán)重區(qū)每隔50cm鉆φ6mm排氣孔，深至結(jié)構(gòu)板，再用工業(yè)暖風(fēng)機(jī)持續(xù)吹72小時(shí)，表面返潮速度降了60%。但這法子只適合層高夠、通風(fēng)好的空間，地下室慎用，濕氣無(wú)處可去反而更糟。

封堵環(huán)節(jié)很多人圖快，拿普通防水劑一噴了事。但2023年中材人工環(huán)境實(shí)驗(yàn)室對(duì)比過(guò)12種產(chǎn)品，只有含硅烷/硅氧烷雙組分的滲透型防護(hù)劑（固含量≥22%）能在3mm深度形成連續(xù)憎水膜。單組分的，三個(gè)月后檢測(cè)，內(nèi)部含水率回升到9.1%。有個(gè)細(xì)節(jié)：噴涂前必須確保石材表面絕對(duì)干燥，手摸不涼、無(wú)冷凝感，否則藥劑進(jìn)不去，全堆在表層，干了發(fā)烏。

干掛石材也泛堿？當(dāng)然。去年杭州一個(gè)寫(xiě)字樓，鋁板幕墻下的干掛米黃門(mén)檻石全白了，查了半天發(fā)現(xiàn)是頂部鋁板收口膠老化開(kāi)裂，雨水灌進(jìn)龍骨空腔，順著掛件金屬接觸面往下流，最后從石材背栓孔滲出來(lái)。所以泛堿不一定來(lái)自下面，也可能從上面來(lái)。

還有個(gè)容易被忽略的點(diǎn)：冬季施工。北方11月鋪的爵士白，暖氣一開(kāi)，室內(nèi)濕度驟降到25%，但地面以下溫度還在8℃左右，溫差造成“煙囪效應(yīng)”，把基層水分往上抽得特別猛。北京朝陽(yáng)區(qū)2021年冬的三個(gè)項(xiàng)目，泛堿集中爆發(fā)期都在供暖后第12～18天。

補(bǔ)救不是萬(wàn)能的。如果泛堿持續(xù)超過(guò)6個(gè)月，結(jié)晶已深入石材內(nèi)部微孔，再怎么處理，遇雨季或高濕天氣還會(huì)反復(fù)。這時(shí)候得認(rèn)——該換就得換，別硬扛。有項(xiàng)目在蘇州，泛堿兩年后切片檢測(cè)，碳酸鈣沉積層最厚達(dá)0.47mm，相當(dāng)于在石頭里長(zhǎng)了一層“殼”。

防護(hù)真那么難？其實(shí)六面防護(hù)沒(méi)那么玄。重點(diǎn)是背面和側(cè)面必須全覆蓋，尤其側(cè)面——很多工人只刷大面，接縫邊留白，結(jié)果水就從那兒鉆進(jìn)去。用滾筒比刷子勻，但滾筒得選軟毛的，硬輥會(huì)把防護(hù)劑擠到角落堆厚。測(cè)試過(guò)，同一塊石材，背面防護(hù)厚度差0.05mm，三年后泛堿面積能差出2.3倍。

最后說(shuō)個(gè)反常識(shí)的：泛堿初期別急著封。讓它自然析出2～3輪，把深層可溶鹽耗得差不多了，再封效果更好。就像熬中藥，頭煎出浮火，二煎才見(jiàn)真效。我們跟蹤過(guò)深圳一個(gè)住宅首層大堂，泛堿后晾了15天沒(méi)動(dòng)，第16天清掃+防護(hù)，兩年沒(méi)復(fù)發(fā)；同期另一個(gè)同批次石材，當(dāng)天就封，半年后又冒。

材料商常推“一次防護(hù)終身無(wú)憂”，但現(xiàn)實(shí)是，防護(hù)劑有效壽命跟當(dāng)?shù)厮|(zhì)硬度強(qiáng)相關(guān)。廣州自來(lái)水鈣鎂離子濃度平均210mg/L，防護(hù)層衰減比烏魯木齊（48mg/L）快3.7倍。所以別迷信廠家標(biāo)稱的“5年有效期”，得按實(shí)測(cè)水硬度動(dòng)態(tài)補(bǔ)防。

有師傅問(wèn)，能不能用瓷磚膠代替水泥砂漿？可以，但得選C2TE級(jí)（抗滑移+早強(qiáng)+低堿）的，普通C1級(jí)瓷磚膠游離堿照樣跑。2022年福建建材院抽檢過(guò)21個(gè)品牌，只有8個(gè)達(dá)到JGJ/T 450附錄B要求的堿溶出量＜0.3g/m2·d。

泛堿不是石材的錯(cuò)，是水、堿、通道三樣?xùn)|西湊齊了。斷掉任意一個(gè)，它就鬧不起來(lái)。水沒(méi)控住，堿沒(méi)封住，縫隙沒(méi)堵住——那白，它肯定還要來(lái)。
