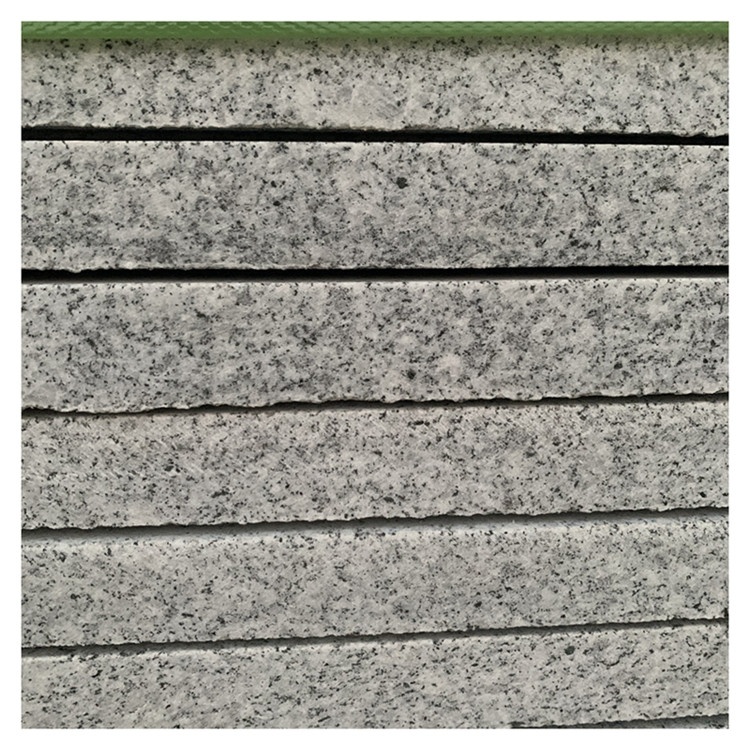

石材厚度不能僅按視覺輕薄感判斷。以常見芝麻灰花崗巖為例，其彎曲強度實測均值為13.6MPa（依據GB/T 9966.2-2020抽樣檢測），當作為懸挑式水景壓頂使用，懸挑長度達150mm時，理論最小安全厚度需達42mm。若強行采用30mm板并在線槽位置切出10mm深凹槽，截面有效高度驟降至20mm，抗彎承載力衰減達68%。現場曾有項目在30mm荔枝面花崗巖壓頂內嵌12V LED燈帶線槽，運行14個月后槽口兩側出現平行微裂紋，鑿開檢測發現槽底殘留應力集中區，X射線衍射顯示晶格畸變率超閾值1.7倍。

線槽布局必須前置到石材深化階段。常規做法是先定石材再讓電工“找位置”，實際造成兩種沖突：一是線槽走向與石材天然紋理方向垂直，加劇毛板切割崩邊；二是線槽中心線偏離石材結構中性軸。實測表明，當線槽中心距石材上表面距離小于總厚度1/3時，夜間點亮后光斑在水面上形成明顯明暗分界線，破壞倒影連續性。某濱海別墅項目采用35mm英國波特蘭石灰華壓頂，線槽距上表面僅9mm，結果水面反射光帶呈鋸齒狀，業主驗收時直觀判定為安裝偏差。后續調整為線槽中心控制在厚度1/2±2mm區間，反射光均勻度提升至CIE 1931色度圖Δu'v'＜0.008。

不同石材類型對應差異化的線槽處理邏輯。花崗巖類高密度石材（體積密度＞2.6g/cm3）可直接開槽，但槽寬須≤燈帶寬度+0.3mm，過大會導致膠粘面積不足，熱脹冷縮下燈帶位移。而板巖、砂巖等層狀結構石材，開槽必須避開解理面，建議采用背面粘接U型鋁合金卡槽替代直接開槽——深圳某屋頂花園項目用25mm藍灰色板巖做跌水側壁，原設計正面開槽致3處層間剝離，改用背粘卡槽后，燈帶固定點剪切強度達4.2N/mm2（ASTM D1002測試），且無可見接縫。

燈光線槽的物理尺寸反向約束石材排版模數。主流低壓LED線槽外徑多為8–10mm，若石材單塊長度為模數化鋪裝，線槽端頭常落在板縫位置。此時必須將線槽終端延伸至相鄰石材背部，并用環氧樹脂封堵接口。北京某四合院水景改造中，設計師按600mm×300mm石材模數布燈，未考慮線槽終端余長，導致12處接頭外露于壓頂外沿，雨水滲入后引發局部氧化。正確做法是：線槽長度=石材凈長－2×（端頭余量），其中端頭余量取值≥15mm，確保接頭完全隱入結構體內。

石材表面處理工藝影響線槽光效輸出。拋光面石材對光線反射率高達82%（CIE標準光源D65下測得），若線槽開口直接暴露，會產生刺眼光斑；而火燒面、荔枝面反射率僅22–35%，需加大燈帶功率補償。但功率提升又帶來散熱問題——實測顯示，30mm厚花崗巖內嵌10W/m燈帶，表面溫度可達58℃，超出LED結溫限值。解決方案是在線槽底部增設1.2mm厚鋁基散熱片，與石材通過導熱硅脂接觸，實測可降3.8℃。更優路徑是選用發光面朝上的側發光燈帶，使光線經石材側邊漫反射，既避免直射眩光，又降低石材內部溫升。

施工順序的不可逆性決定協調成敗。石材干掛龍骨安裝前，必須完成線槽定位放線并復核標高；龍骨焊接后，再由石材廠按最終坐標在工廠完成開槽、倒角、防水涂層三道工序。現場不得二次開槽——某杭州項目因工期壓縮，工人用角磨機在已安裝花崗巖上切槽，造成3處微震裂紋，后期灌漿修復痕跡明顯。工廠加工精度可達±0.2mm，而現場手工開槽誤差常達±1.8mm，直接導致燈帶卡入后松動或擠壓變形。

材料交接界面需明確責任邊界。石材深化圖中必須標注線槽中心線、槽深、槽寬、距邊緣距離四維參數，并附剖面大樣；照明圖紙則需反饋燈帶型號、最大電流、散熱要求及IP防護等級。雙方圖紙會審時，重點核對石材最小厚度是否滿足線槽開挖后的剩余截面慣性矩要求——以矩形截面計，I=bt3/12，t為剩余厚度，b為槽寬方向石材寬度。當I值低于設計荷載對應臨界值，必須加厚石材或變更線槽位置。

花園水景設計中石材規格的選擇與燈光線槽布局協調方法，本質是結構力學、光學傳播與施工可行性的三維校準過程。厚度不是孤立參數，它與線槽深度構成剛度變量；線槽不是電氣附屬，它定義石材的受力截面。脫離實測數據談經驗，易陷入主觀誤判；忽略工廠加工約束談設計，終將返工增本。真正有效的協調，始于材料物性數據庫的調用，成于跨專業圖紙的毫米級疊合，落于現場每一塊石材的精準就位。花園水景設計中石材規格的選擇與燈光線槽布局協調方法，是結構安全、光影品質與長期穩定性的共同解。
